ESPectre × NM-CYD-C5 使用指南
本指南适用于运行 ESPectre 适配固件的 NM-CYD-C5。该固件提供 WiFi CSI 人体运动检测、屏幕实时曲线、触摸门限调节、一键校准、Home Assistant 接入和网页控制台。
功能一览
| 功能 | 操作入口 |
|---|---|
| MVS / ML 运动检测 | 设备自动运行 |
| Movement 曲线与 Threshold 门限线 | 设备屏幕 |
| 手动调节门限 | 屏幕按钮、Home Assistant 或网页控制台 |
| NBVI 自动校准 | 屏幕 CALIBRATE 按钮或 Home Assistant 实体 |
| Home Assistant 集成 | ESPHome 原生 API |
| 实体查看、日志与 OTA | 浏览器访问设备 IP |
| 25 Hz 实时曲线 | Web Bluetooth 监视器 |
首次配网
设备首次启动时没有已保存的 WiFi 凭据，会自动开启配网热点：
- 使用手机或电脑连接名为
ESPectre Fallback的 WiFi 热点。 - 等待浏览器自动打开配网页面；如未打开，请访问
http://192.168.4.1。 - 选择当前环境中的 2.4 GHz WiFi，输入密码并保存。
- 设备将自动重启并连接 WiFi。

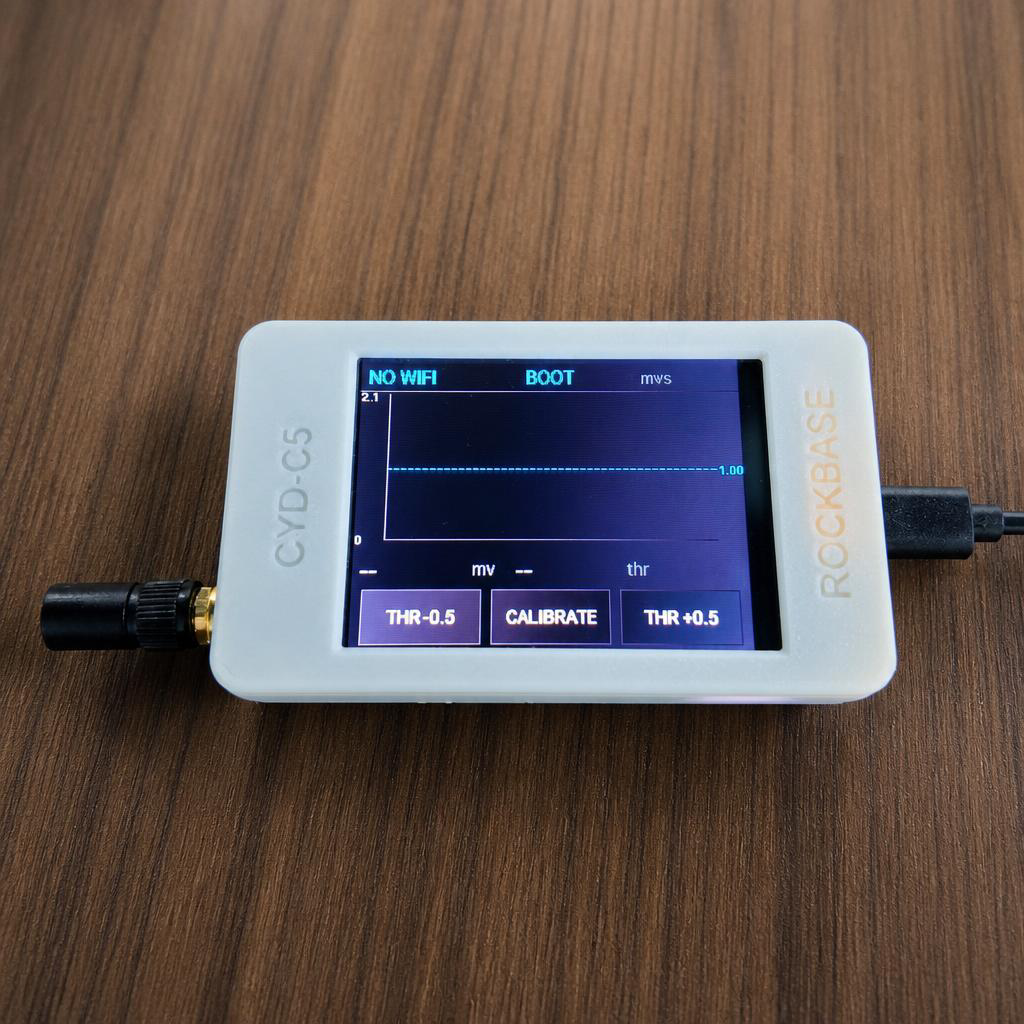

- 连接成功后，屏幕左上角会显示设备 IP 地址；未连接时显示黄色
NO WIFI。
ESPectre 使用 2.4 GHz WiFi CSI 进行检测，因此不能使用 5 GHz 网络完成运动感知。也可以通过 Home Assistant 手机应用的 BLE Improv 功能完成配网。
添加到 Home Assistant
确保 NM-CYD-C5 与 Home Assistant 位于同一网络，然后执行以下步骤：

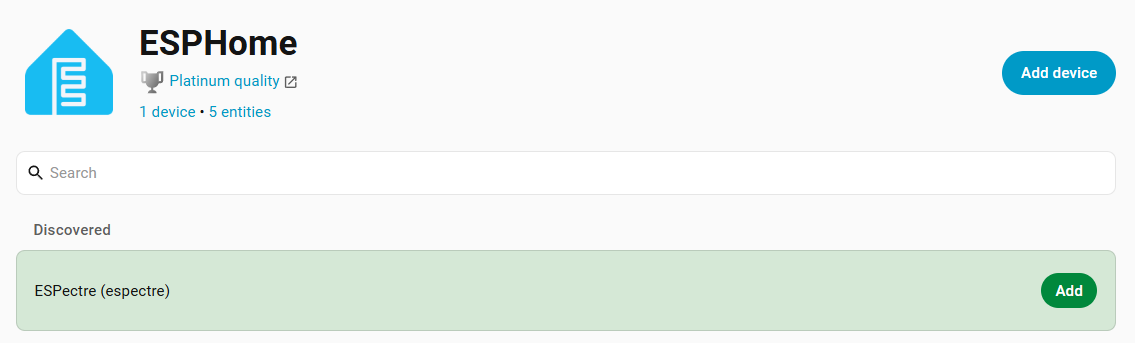

- 在 Home Assistant 中打开 设置 → 设备与服务 → 添加集成，安装或选择 ESPHome。
- 等待设备通过 mDNS 自动发现；设备主机名默认为
espectre。 - 如未自动发现，手动输入屏幕上显示的 IP 地址，端口使用
6053。 - 确认连接，完成设备添加。

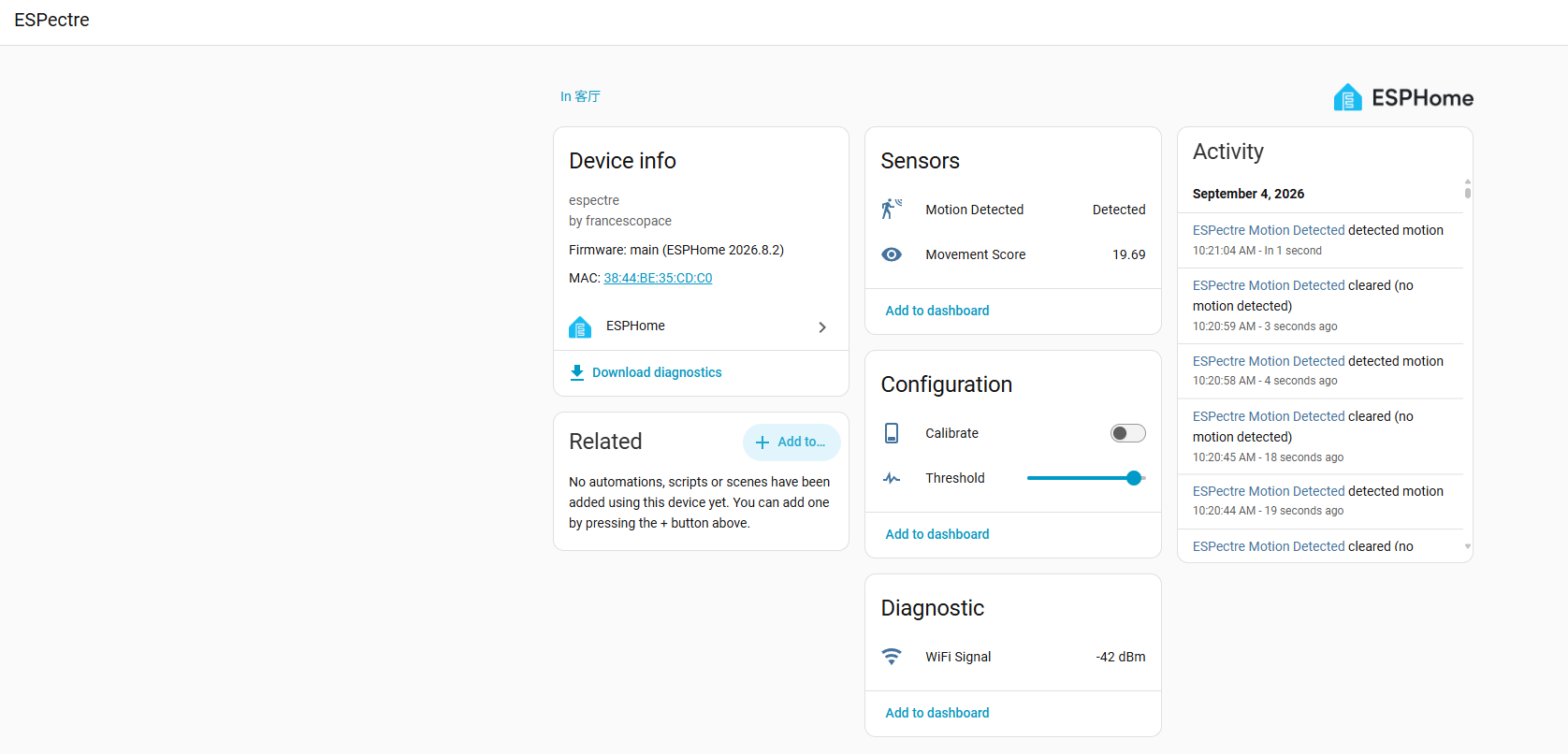

添加后可使用以下实体：
| 实体 | 类型 | 说明 |
|---|---|---|
| Movement Score | sensor | 当前运动分数，也是屏幕曲线的数据源 |
| Motion Detected | binary_sensor | 经过门限和迟滞判断后的运动状态 |
| Threshold | number | 手动检测门限，范围 0–10 |
| Calibrate | switch | 触发重新校准，完成后自动关闭 |
| WiFi Signal | sensor | 当前 WiFi 信号强度，单位 dBm |
屏幕操作

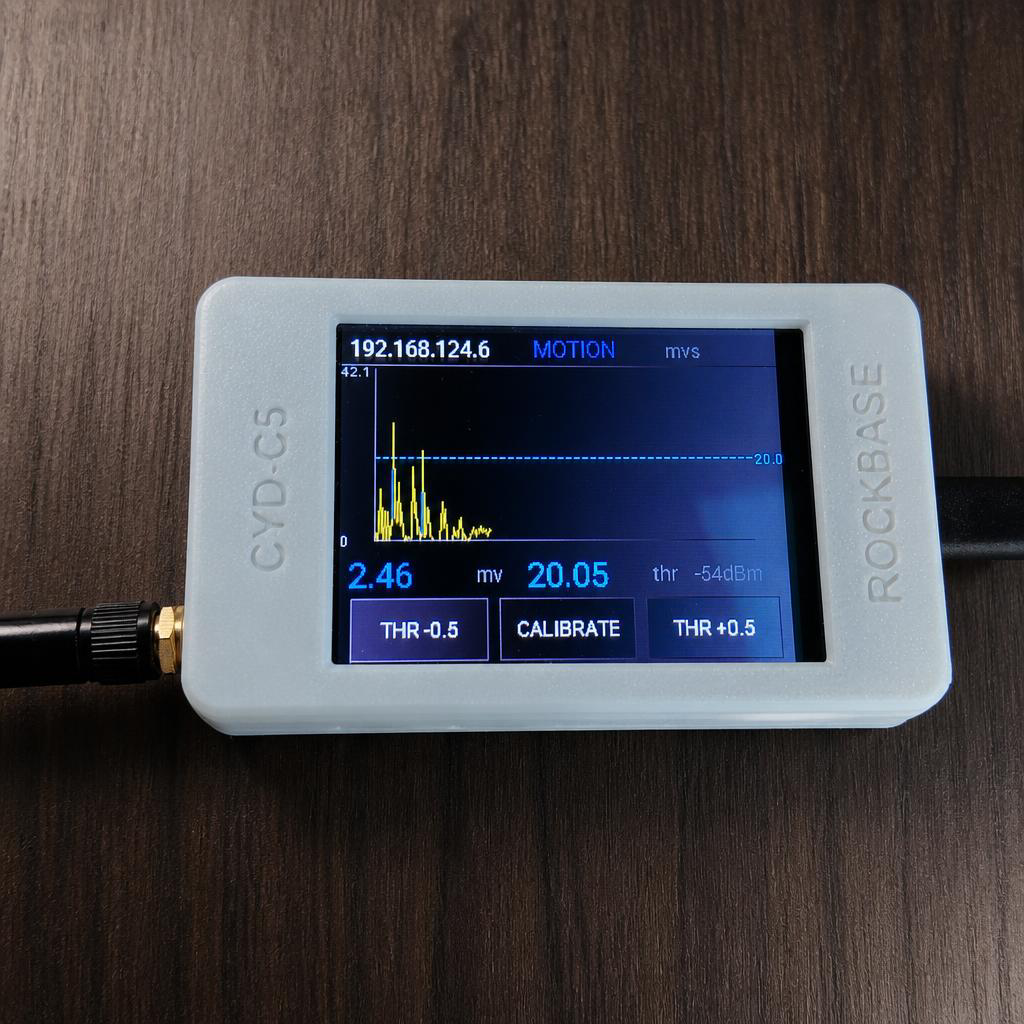

- 曲线区：显示约 4.5 分钟的滚动历史。低于门限的曲线为青色，超过黄色门限线的部分为红色。
- THR -0.5 / +0.5：以 0.5 为步长调节手动门限，修改后立即生效。
- CALIBRATE：启动 NBVI 重新校准。校准约需 10 秒，其间不要移动设备，并尽量保持检测区域无人走动。
- 状态文字：
MOTION表示检测到运动，IDLE表示环境静止，CALIBRATING表示正在校准，BOOT表示正在启动。
误报较多时可适当提高门限，漏报较多时可适当降低门限。设备位置或房间布局发生变化时，应优先重新校准，再进行小幅手动调整。
网页控制台
在同一局域网内访问 http://<设备 IP>/，可以：
- 查看 Movement Score、Motion Detected 等实体状态；
- 调节 Threshold 或触发 Calibrate；
- 查看设备实时日志；
- 上传
firmware.ota.bin完成 OTA 更新。
默认配置未设置网页访问密码，只应在可信局域网内使用。如需限制访问，请在固件 YAML 中启用 web_server.auth。
蓝牙实时监视器
需要比设备屏幕更高的曲线刷新率时，可使用 ESPectre 仓库中的 micro-espectre/espectre-monitor.html。在支持 Web Bluetooth 的 Chrome 或 Edge 中打开该页面并连接设备，即可查看 25 Hz Movement 与 Threshold 曲线，并通过滑块调节门限。
日常使用建议
- 设备与路由器之间尽量避免大面积金属遮挡；
- 不要把设备放在距离路由器过近的位置，建议保留至少 50 cm 距离；
- 移动设备、调整家具或误报与漏报明显时重新校准；
- 校准时保持房间静止，避免人员走动影响环境基线；
- WiFi 短暂断开后，设备会自动重连并恢复 CSI 检测。
常见问题
| 现象 | 处理方法 |
|---|---|
屏幕显示 NO WIFI | 连接 ESPectre Fallback 热点重新配网，并确认选择 2.4 GHz 网络 |
| 无法打开设备网页 | 确认电脑与设备位于同一网段，并确认当前固件启用了 web_server |
| Home Assistant 找不到设备 | 检查网段与 VLAN；也可使用屏幕 IP 和端口 6053 手动添加 |
| 触摸按钮无响应或位置偏移 | 调整 YAML 中 touchscreen.calibration 的四个边界值 |
| 校准结果不稳定 | 保持环境静止后重新校准，并检查设备与路由器距离及信号质量 |
| 误报较多 | 先重新校准，再逐步提高门限 |
| 漏报较多 | 先重新校准，再逐步降低门限 |
| 如何更新固件 | 在网页控制台上传 OTA 固件，或通过 ESPHome 经 WiFi 上传 |
有关硬件映射和刷新机制，请参阅 ESPectre 在 NM-CYD-C5 上的实现。
