Inkstone 本地推图固件

Inkstone-firmware 是 RockBase-iot 自研的墨水屏设备本地推图固件（ESP32 平台），零安装、完全本地运行：设备联网后用浏览器打开 http://inkstone.local，选择图片 → 裁剪 → 预览 → 推送上屏；AI 工具与脚本也可通过带鉴权的 HTTP API 直接推图。

  • 固件仓库：RockBase-iot/Inkstone-firmware（含中文版 README_zh.md）
  • 开发框架：PlatformIO + pioarduino 54.x（arduino-esp32 3.1 + IDF 5.3），与 NM-EPD-420 出厂固件基线一致
  • 适配硬件：NM-EPD-420——目前支持 NM-EPD-420-4C 型号（4.2" 四色墨水屏开发板）

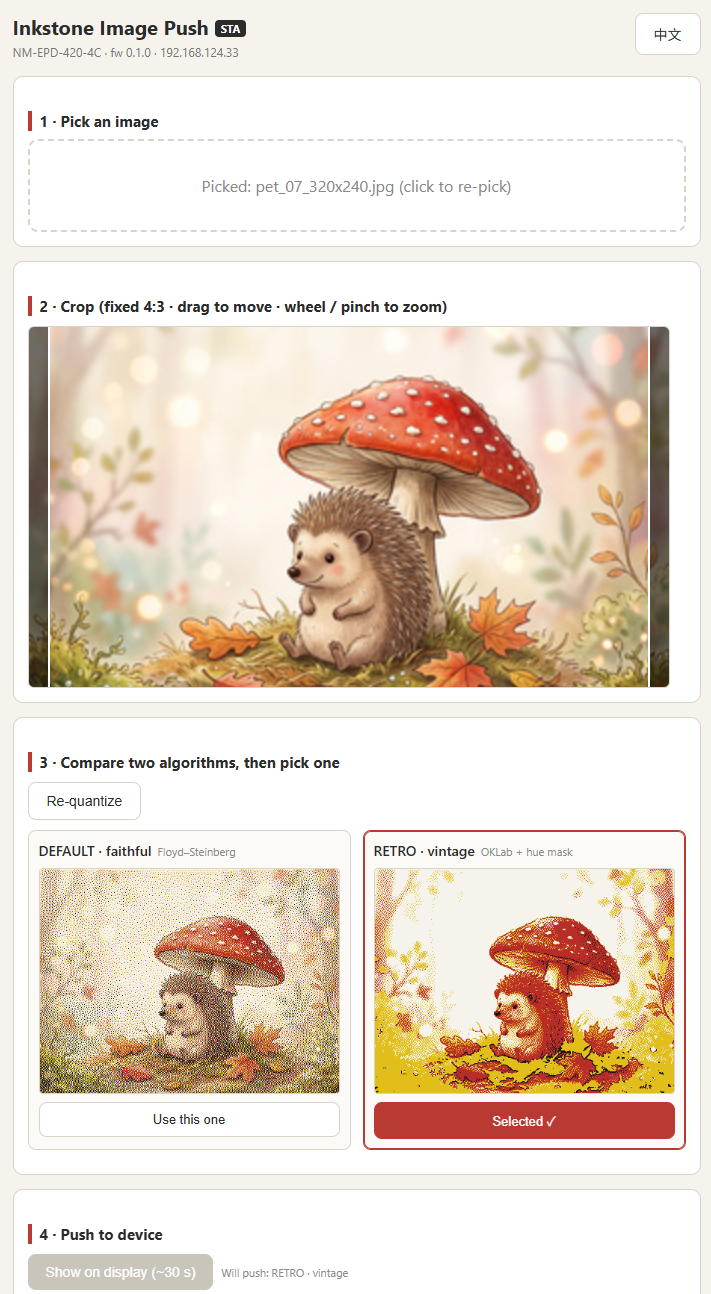

Inkstone Firmware

功能特性​

  • 全本地工作流：设备自托管上传页面（STA 模式 inkstone.local 或 AP 模式 192.168.4.1）；选定画面在浏览器端完成量化，以原始 2bpp 比特流直写屏幕
  • 双量化算法并排预览：页面同时渲染两种算法效果——default（亮度加权 Floyd–Steinberg 抖动）与 retro（OKLab 色彩空间 + 面板校准暖色调色板 + 色相感知掩蔽，v0.1.1 新增），任选其一来推送
  • 双语界面：英文 / 中文，默认英文
  • 带鉴权的 HTTP API：/api/v1/* 接口采用 Bearer Token 鉴权，支持 raw / JPEG / PNG 三种通道与 ?profile=default|retro|none 算法选择，AI 工具与脚本可直接推图
  • 刷新频率保护：调试期最小间隔 60 秒，并支持窗口化深度睡眠
  • 可信网络开放模式：POST /api/v1/auth {"open":true} 可在家庭内网免 Token 使用
  • 多板卡框架：板级常量全部集中在 src/boards/*.h，新增板卡见仓库 docs/PORTING.md（目前仅支持 NM-EPD-420-4C）
  • 便捷访问：配网后直接打开 inkstone.local，无需查询设备 IP；配网热点名为 Inkstone-XXXXXX，便于区分多台设备

两种量化算法​

两种算法没有绝对优劣——优化目标不同，这正是页面并排展示两者的原因。

defaultretro
目标保真度风格化、胶片颗粒感
冷色区域（天空、水面）抖动成红色噪点掩蔽为纯黑 + 纯白
高光 / 阴影可能压成纯白 / 纯黑提升并压缩
适合暖色调主体、日常使用大面积冷色区域的图片

两种算法在固件、浏览器与参考脚本 tools/convert_image.py 三端输出字节级一致——同一输入帧在三端结果完全相同。

快速上手​

  1. 无已存凭证时，设备开启热点 Inkstone-XXXXXX（XXXXXX 为 MAC 地址后三字节，密码 12345678），用浏览器打开 http://192.168.4.1 配置 Wi-Fi
  2. 配网完成后访问 http://inkstone.local，选择图片、裁剪、对比两种量化预览效果，然后推送上屏
  3. API Token 显示在 AP 模式页面与串口日志中；脚本推图用法见仓库 docs/API.md 与 tools/push_image.py，也可开启开放模式免 Token
编译与烧录

克隆仓库后用 PlatformIO 编译：pio run -e nm-epd-420-4c 生成合并固件 inkstone-nm-epd-420-4c.bin；烧录执行 pio run -e nm-epd-420-4c -t upload。
