NM-EPD-420-4C 与 OpenDisplay（含 Home Assistant 集成）

在 NM-EPD-420-4C 四色墨水屏开发板上运行 OpenDisplay 固件，通过 BLE 配置、上传图像，并接入 Home Assistant。

概述

OpenDisplay 是一个以 BLE（低功耗蓝牙）优先 的开源电子纸生态系统：手机、电脑或 Home Assistant 主机可以直接连接显示屏，无需专用的 802.15.4 接入点。固件、浏览器工具和 Home Assistant 集成全部开源。

RockBase IoT 已将 NM-EPD-420-4C（ESP32-S3 + 4.2 英寸四色黑/白/红/黄墨水屏，400×300）适配进 OpenDisplay 固件，适配代码位于 RockBase-iot/OpenDisplay-Firmware 仓库的 nm-epd-420 分支，面板型号为 EP42YR_400x300（Good Display 4.2 英寸四色面板系列，GDEY0420F51 / GDEM042F52）。

本文说明如何在 NM-EPD-420-4C 上安装 OpenDisplay 固件、通过 BLE 配置和上传图像，以及如何通过 Home Assistant 集成进行控制。

当前支持状态

以下功能已在 NM-EPD-420-4C 实机上验证：全屏刷新、物理按键、BOOT 键深睡眠唤醒、电池电量上报、AHT20温湿度数据上报。

需要注意的限制：

• 四色面板不支持局部刷新，每次全刷约 25–30 秒
• 板载 AHT20 温湿度数据已在固件中采集并广播，但需等待主机端（ Home Assistant 集成 ）增加 AHT20 类型（类型7）支持后，温湿度实体才会在 Home Assistant 中显示
• 红/黄颜色打包顺序、电池电压换算系数等仍在硬件验证中，如遇到红黄色互换或电量显示偏差，请先在仓库提交 issue 确认

为什么选择 OpenDisplay

• BLE 优先的工作流：无需专用网关即可配置设备和上传图像
• 基于浏览器的工具：在支持的浏览器（Chrome / Edge 等支持 Web Bluetooth 的浏览器）中即可完成安装、配置和图像上传
• Home Assistant 官方集成：设备可被发现并接入 Home Assistant，支持自动化定时刷新画面
• 低功耗设计：深度睡眠 + 定时/按键唤醒，适合电池供电常亮展示场景

准备工作

• NM-EPD-420-4C 开发板（ESP32-S3，16 MB Flash + 8 MB PSRAM, 购买链接：rockbase.shop）
• USB-C 数据线（用于烧录固件）
• 支持 Web Bluetooth 的浏览器（Chrome / Edge，用于 BLE 配置和上传图像）
• 可选：Home Assistant 2026.7.0 或更高版本 + 蓝牙适配器（或 ESPHome Bluetooth Proxy）

步骤 1：安装固件

方式一：rockbaseiot web flasher(推荐)

直接在RockBase IoT Web Flasher 页面选择项目：OpenDisplay，设备选择：NM-EPD-420-4C， 点击链接并下载，即可实现一键烧录。

方式二：烧录合并镜像

仓库提供了包含 bootloader、分区表和出厂配置的合并镜像 bin/NM-EPD-420-4C_factory_full.bin，使用 esptool 从 0x0 地址一次性烧录：

esptool.py --chip esp32s3 -p COMx -b 460800 write_flash 0x0 NM-EPD-420-4C_factory_full.bin

镜像只会在设备没有已存配置时写入出厂配置。如果设备上已有旧版配置，需要通过 BLE 写入最新配置（见步骤 2 的命令行方式）。

方式三：PlatformIO 源码编译

NM-EPD-420-4C 复用现有的 esp32-s3-N16R8 构建环境（没有单独的板级 env，所有板级差异都在运行时配置包中）：

git clone https://github.com/RockBase-iot/OpenDisplay-Firmware.git
cd OpenDisplay-Firmware
git checkout nm-epd-420
pio run -e esp32-s3-N16R8 -t upload

默认构建启用 Wi-Fi（LAN 传输）。如果希望设备同时通过 BLE 和 Wi-Fi 投递图像，需将配置中的 communication_modes 设为 0x5（BLE | WiFi）。

警告

安装 OpenDisplay 固件会替换设备上正在运行的固件（如出厂测试固件）。如需恢复，请参见 NM-EPD-420 快速上手 重新烧录出厂固件。

步骤 2：通过 BLE 配置设备

浏览器方式

1. 打开 OpenDisplay 工具页面（ 官方暂未支持 NM-EPD-420-4C 预设 ）：opendisplay.org/firmware/config
2. 点击 Configure over Bluetooth，在 BLE 配对对话框中选择你的 NM-EPD-420-4C 设备

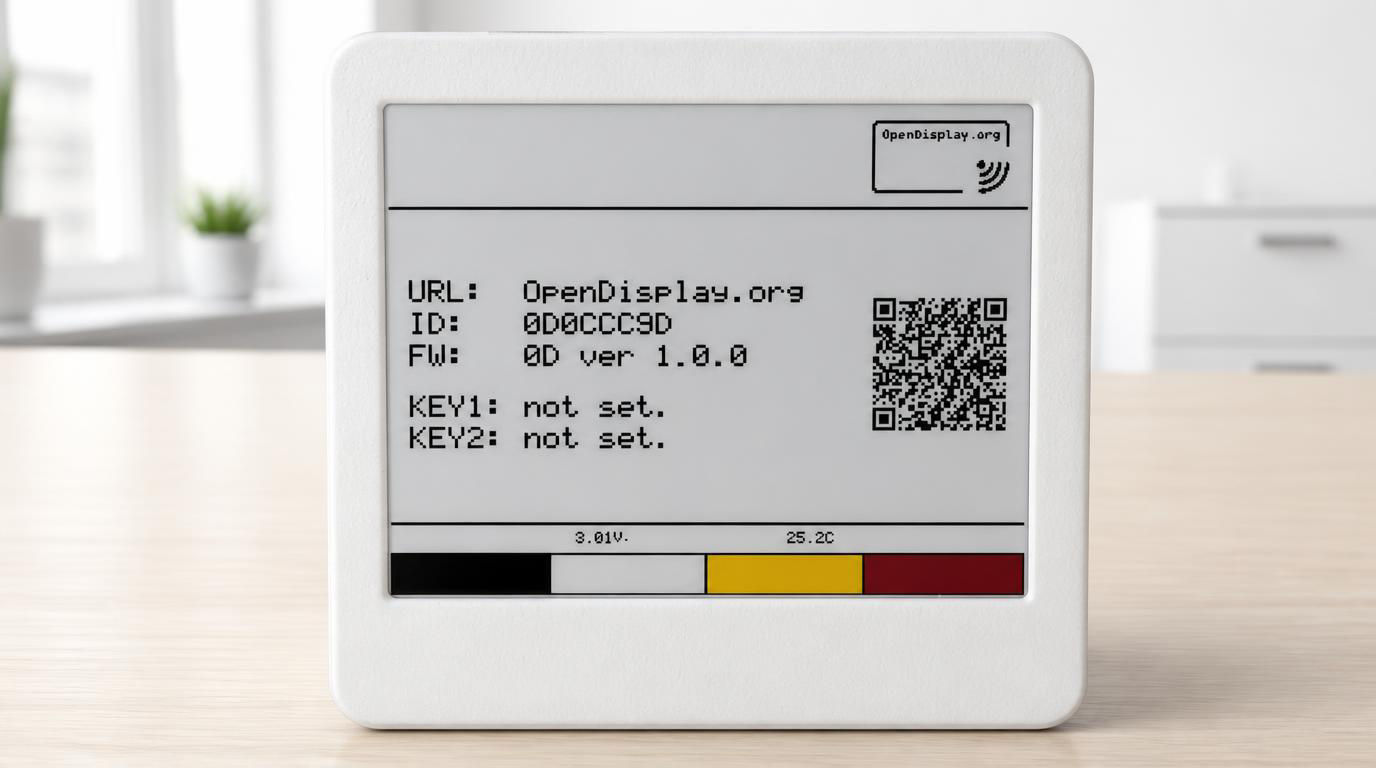

3. 等待工具将配置写入设备，确认屏幕刷新或显示 OpenDisplay 启动画面

提示

NM-EPD-420-4C 的 Toolbox 预设（nm-epd-420-4c）已提交合并至 opendisplay.org。如果浏览器工具中暂时找不到该预设，请使用下面的命令行方式写入配置。

命令行方式（od-device-cli）

使用仓库自带的 od-device-cli.py 工具，通过 BLE 把板级配置写入运行中的设备：

uv run tools/od-device-cli.py write-config --addr AA:BB:CC:DD:EE:FF \
    --input devices/nm-epd-420-4c.yaml

其中 AA:BB:CC:DD:EE:FF 为设备的蓝牙 MAC 地址。配置文件 devices/nm-epd-420-4c.yaml 已包含完整的面板、引脚、电源和按键配置，一般无需修改。

步骤 3：上传图像

1. 打开 OpenDisplay 显示工具：opendisplay.org/firmware/display
2. 点击 Connect，在 BLE 配对对话框中选择设备
3. 点击 Select Image 选择本地图像文件
4. 点击 Upload Image，传输完成后屏幕会刷新显示图像

提示

使用与面板分辨率匹配的 400×300 像素图像可以获得最清晰的效果。四色面板每次全刷约 25–30 秒，请耐心等待刷新完成。

Home Assistant 集成

OpenDisplay 提供官方的 Home Assistant 集成（OpenDisplay/Home_Assistant_Integration），通过 BLE 与设备通信；当设备启用了 Wi-Fi 且近期通过 mDNS 广播过自身时，会优先走局域网投递图像。

前置条件

• Home Assistant 2026.7.0 或更高版本
• 可正常工作的蓝牙环境，且支持主动 BLE 连接：
  • 带蓝牙硬件的 Home Assistant 主机，或
  • 运行 ESPHome 固件的 Bluetooth Proxy（bluetooth_proxy 需开启 active: true）
• 已上电且在蓝牙覆盖范围内的 NM-EPD-420-4C

信息

Shelly 蓝牙代理只适合被动 BLE 传感器。OpenDisplay 图像上传需要主动 BLE 连接，请使用 Home Assistant 蓝牙适配器或 ESPHome Bluetooth Proxy。

安装集成

方式一：HACS（推荐）

方式二：手动安装

1. 从 最新 Release 下载 opendisplay 文件夹；若需要AHT20温湿度传感器，需要使用RockBase IoT源码文件，或复制custom_components/opendisplay/sensor.py替换官方的sensor.py文件。
2. 复制到 Home Assistant 的 custom_components 目录
3. 重启 Home Assistant

添加设备

1. 在 Home Assistant 中进入 设置 > 设备与服务
2. 设备进入蓝牙覆盖范围后会被自动发现，点击 OpenDisplay 卡片上的 添加；未被自动发现时，点击 添加集成 并搜索 OpenDisplay
3. 如果设备启用了加密，按提示输入 32 字符密钥
4. 分配设备名称和区域

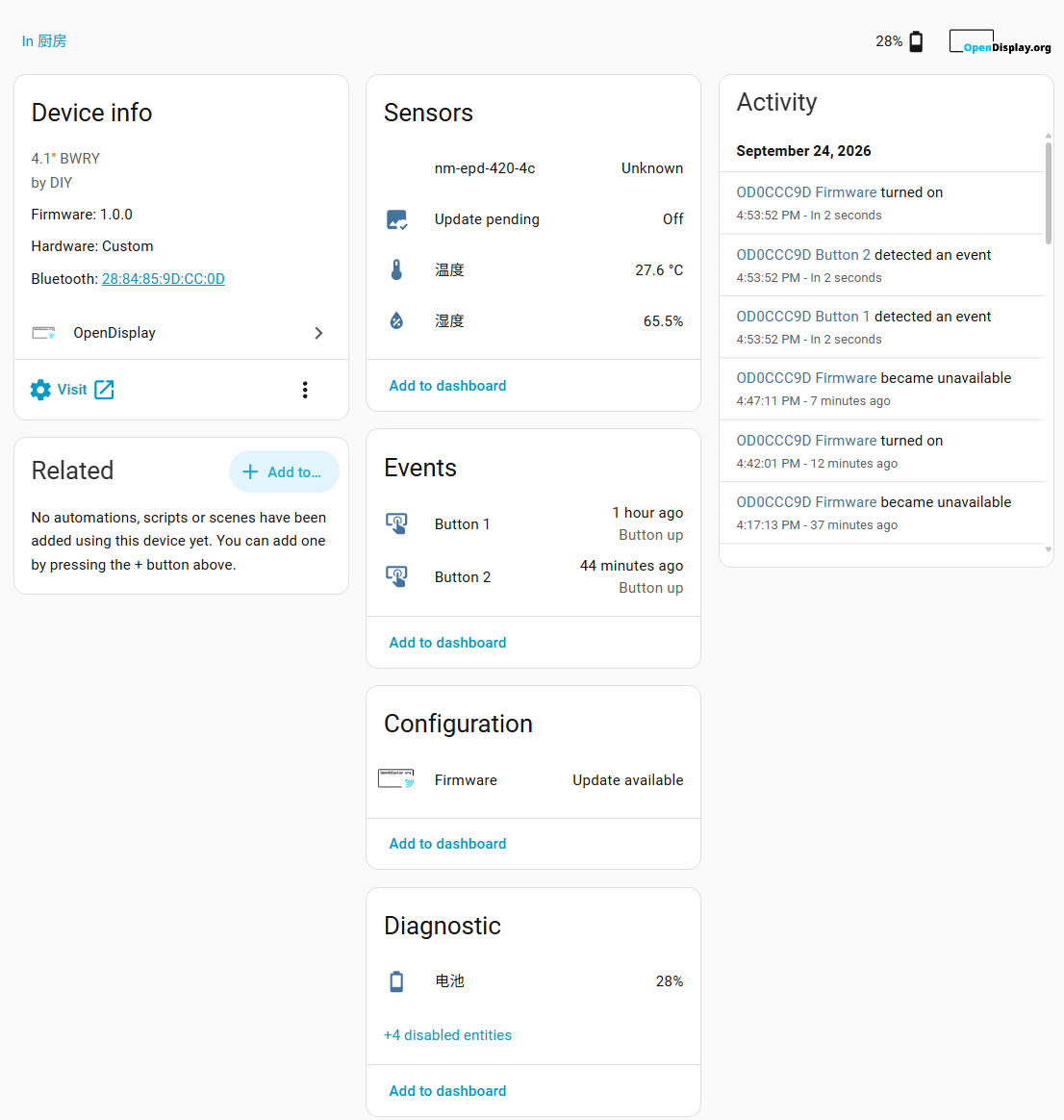

集成提供的能力

类型	内容
显示内容	image 实体，显示最近一次发送的画面；对睡眠中的设备显示排队中的画面并标记为待投递
传感器	电池电量与电压、信号强度、最后在线时间；温湿度实体需等待 AHT20 主机端支持（见文首说明）
按键	USER / BOOT 物理按键的事件实体
固件	update 实体，可通过蓝牙 OTA 升级固件
状态	是否有内容等待投递、是否正在使用 Wi-Fi 投递

电池设备会被妥善处理：深度睡眠中的设备大部分时间处于离线状态，发送给它的内容会进入队列，在下次唤醒时投递，而不是直接失败。NM-EPD-420-4C 默认 40 秒无活动后进入深睡眠，1800 秒定时唤醒兜底，也可按 BOOT 键立即唤醒。

从 Home Assistant 上传图像

方法一：

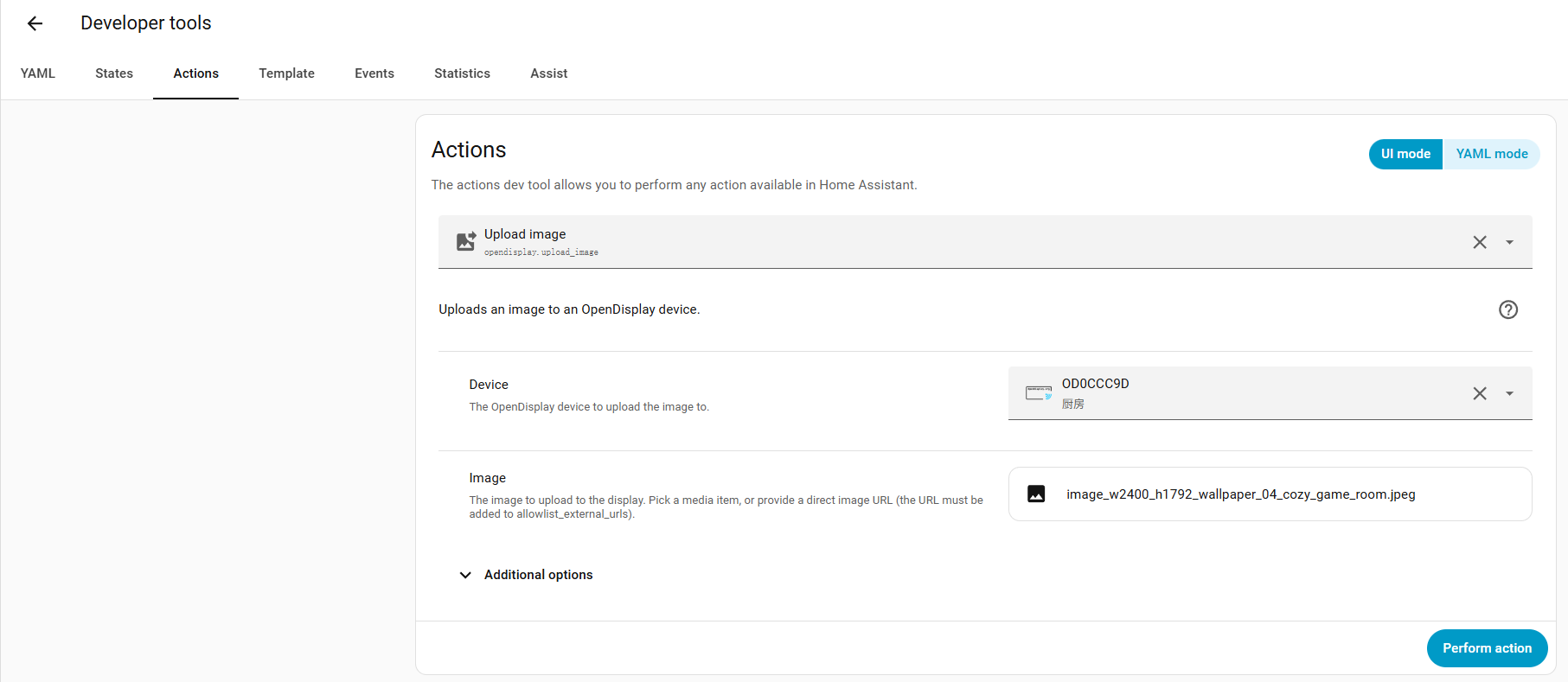

在homeassistant页面，如homeassistant:8123，进入 设置 > 开发者工具 > Actions > Upload image，选择设备并上传图像。

在上传图像动作中还可以根据个人需求对图像进行不同的处理：如:

• Rotation ( 0/90/180/270)
• Dither mode ( None / Burkes/ Floyd-Steinberg / Ordered / Atkinson / Stucki/ Sierra / Sierra Lite / Jarvis, Judice & Ninke / dizzy )
• Refresh mode ( Full / Fast / Partial )
• Fit mode ( Stretch / Contain / Cover / Crop )

方法二：

把图像放入 Home Assistant 的本地媒体文件夹，然后调用 opendisplay.upload_image 动作：

action: opendisplay.upload_image
data:
  device_id: "your_device_id"
  image:
    media_content_id: "media-source://media_source/local/photo.png"
    media_content_type: "image/png"

结合定时触发器即可实现每日定时更新画面：

triggers:
  - trigger: time
    at: "08:00:00"
actions:
  - action: opendisplay.upload_image
    data:
      device_id: "your_device_id"
      image:
        media_content_id: "media-source://media_source/local/daily.png"
        media_content_type: "image/png"

自定义绘制（drawcustom）

drawcustom 动作可以直接用文本、图形、图标、二维码、图片、图表和进度条组合成一帧画面，且支持模板渲染实时状态：

action: opendisplay.drawcustom
target:
  device_id: "your_device_id"
data:
  payload:
    - type: text
      value: "温度: {{ states('sensor.temperature') }}°C"
      x: 10
      y: 10
      size: 24
    - type: progress_bar
      x_start: 10
      y_start: 50
      x_end: 180
      y_end: 70
      progress: "{{ states('sensor.battery') | int }}"
      show_percentage: true
    - type: icon
      value: mdi:battery-70
      x: 190
      y: 60
      size: 24

drawcustom 支持 target，一次调用可以绘制到多台设备、整个区域或标签。全部元素类型与字段见集成仓库的 drawcustom 文档。

设备配置参考

NM-EPD-420-4C 的 OpenDisplay 板级配置（devices/nm-epd-420-4c.yaml）要点如下，供进阶用户参考：

项目	配置
构建环境	esp32-s3-N16R8（ESP32-S3，16 MB QIO Flash + 8 MB OPI PSRAM）
面板	EP42YR_400x300（panel_ic_type: 58），400×300，四色 B/W/R/Y（2 bpp），不支持局刷
EPD 引脚	SCK=IO2，MOSI=IO1，CS=IO46，DC=IO4，RST=IO5，BUSY=IO6
按键	USER=IO45（低电平有效），BOOT=IO0（低电平有效，兼作深睡眠唤醒源）
电池	ADC=IO3（1:2 分压，使能脚 IO43），600 mAh，40 秒空闲后深睡眠，1800 秒定时唤醒
传感器	AHT20 温湿度（I²C：SCL=IO38，SDA=IO39，地址 0x38），唤醒时采样一次后断电
通信	默认 BLE（communication_modes: 0x1），可改为 0x5 启用 BLE + Wi-Fi

备注

NM-EPD-420 系列三种面板变体（三色 / 黑白 / 四色）共用同一块 PCB 和引脚定义，OpenDisplay 配置中只有 panel_ic_type、color_scheme 和全刷参数不同。本页的适配目前仅针对四色版 NM-EPD-420-4C。

故障排查

• 红/黄颜色显示互换：四色面板的 2 bpp 颜色打包顺序仍在硬件验证中，请先到仓库确认最新状态
• 每次刷新都超时：优先怀疑 BUSY 极性配置，请在仓库提交 issue 并附上串口日志
• BOOT 键相关异常：IO0 同时是 ESP32-S3 的 ROM 下载引导脚，复位或上电前请确保 BOOT 键处于松开状态（除非有意进入下载模式）
• Home Assistant 中没有温湿度实体：属已知限制，等待 HA 集成增加 AHT20（SensorType 7）支持，或使用RockBase-iot 源码文件替换官方的 sensor.py。

相关资源

• RockBase-iot/OpenDisplay-Firmware（nm-epd-420 分支，含 NM-EPD-420-4C 适配）
• OpenDisplay 官网与浏览器工具
• OpenDisplay Home Assistant 集成
• OpenDisplay Discord 社区
• NM-EPD-420 产品页 | NM-EPD-420 移植生态
