NM-EPD-420 快速入门

本指南介绍如何在 NM-EPD-420 开发板上运行工厂测试固件，相关代码位于 GitHub 仓库中。

固件功能​

工厂测试固件按固定顺序（T0–T11）检测每一个板载外设，每一步都在电子墨水屏上显示结果页面，操作员可通过 USER 和 BOOT 按键确认或拒绝每一步。最后在单页摘要中列出所有测试项的 PASS / FAIL / SKIP 状态。

  • 上电初始化所有外设驱动
  • 顺序执行 10 项硬件测试
  • 在三色电子纸面板上为每项测试渲染专用页面
  • 通过 ES8311 编解码器播放音频和贝多芬《欢乐颂》
  • 通过 LMD4737 DMIC 录制短语音并计算 RMS 值
  • 探测 I2C 设备、扫描 Wi-Fi、挂载 SD 卡、与 LoRa 模组通信
  • 在电子墨水屏上打印结构化摘要，同时在串口输出机器可解析的结果

完整运行一次约需 3 分钟，主要耗时来自电子纸全刷新（三色面板每页约 10 秒）。

测试序列​

测试项目说明屏幕

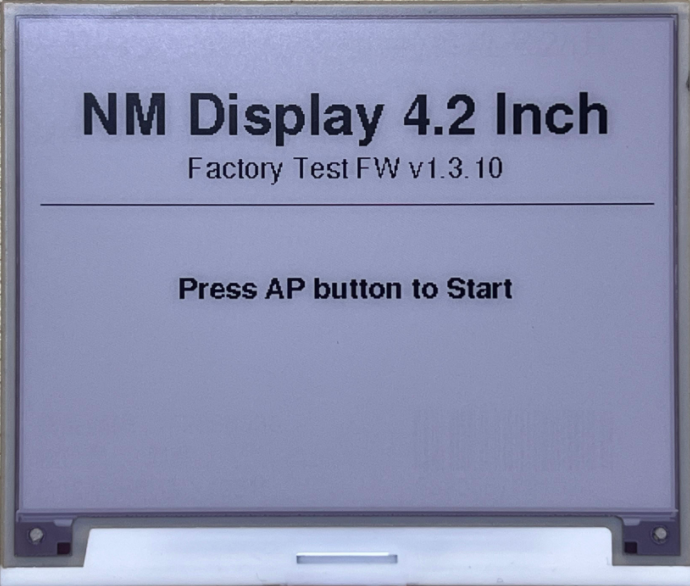

T0系统启动串口/EPD 初始化，欢迎页面，等待 USERT0
T1EPD 显示全白/全黑/全红 + 文本演示—

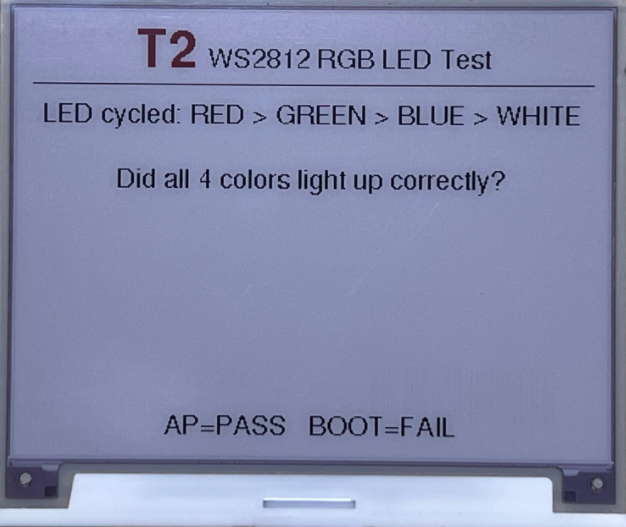

T2WS2812 RGB LED红→绿→蓝→白循环T2
T3按键USER 和 BOOT 按键检测—

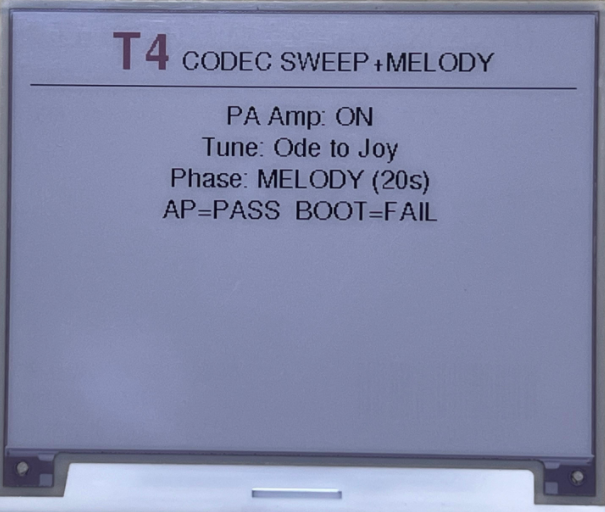

T4ES8311 编解码器500/1k/2k/3k Hz 扫频 + 《欢乐颂》T4

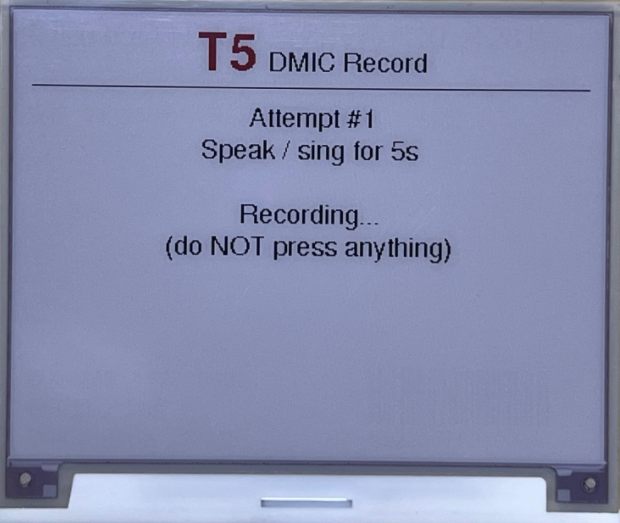

T5DMIC 麦克风录音 + 扬声器回环 + RMS 校验T5

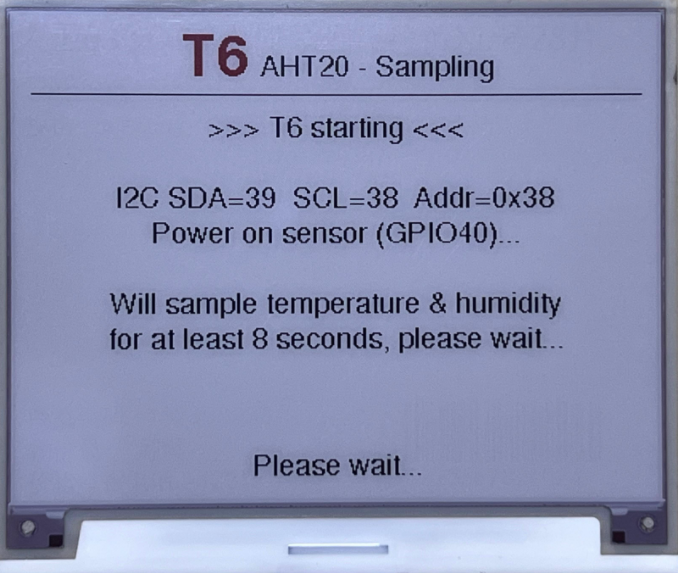

T6AHT20 传感器I2C 读取温湿度T6
T7电池 ADC分压电压检测（未安装时 SKIP）—

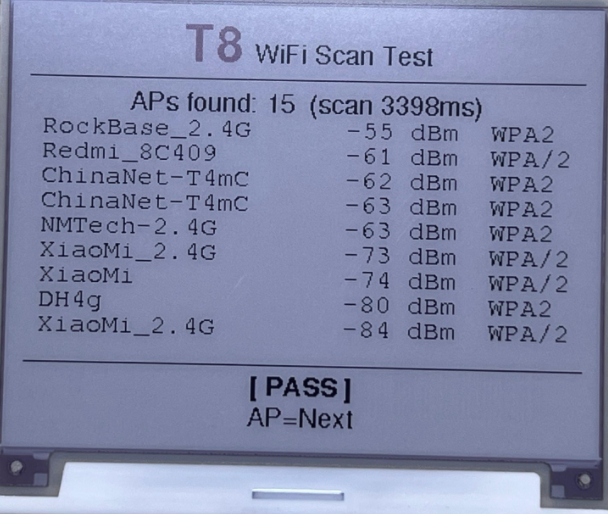

T8Wi-Fi 扫描2.4 GHz AP 扫描，期望 ≥ 1 个网络T8

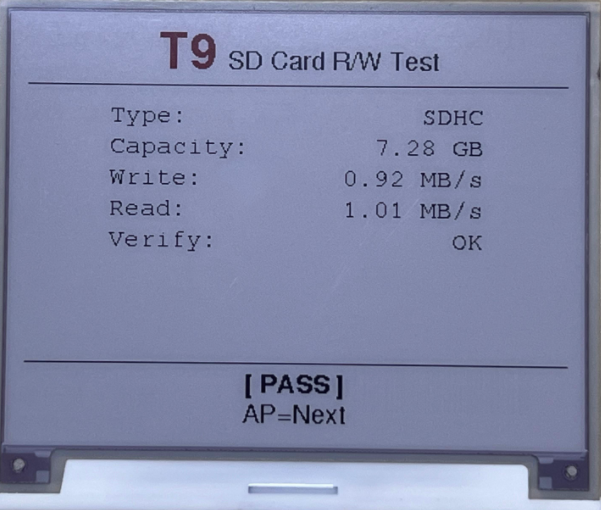

T9SD 卡读写FSPI 挂载 + 写入/回读校验T9
T10LoRa SPI 总线复位模组，检查 BUSY 低电平—

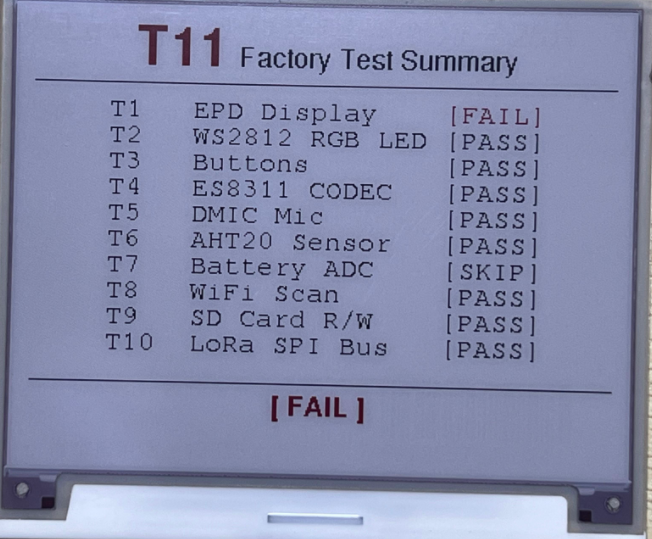

T11摘要每项 PASS/FAIL/SKIP 汇总T11

操作流程​

   上电
    │
    ▼
 ┌─────────────┐
 │ T0 欢迎页面 │ ──► 按 USER
 └─────────────┘
       │
       ▼
 ┌─────────────┐
 │ T1 – T10    │
 │ 每一项：    │
 │   显示页面  │
 │   运行硬件  │
 │   USER = 通过
 │   BOOT = 失败
 └─────────────┘
       │
       ▼
 ┌─────────────┐
 │ T11 摘要页  │ ──► 停机；重新上电以再次测试
 └─────────────┘

按键经过消抖处理（5–10 ms 采样），并与 EPD BUSY 信号互锁，确保在刷新期间的按键不会被误记为下一项的判定。

编译与烧录​

前置要求：PlatformIO Core（或 VS Code + PlatformIO 扩展）。

# 克隆仓库后，在项目根目录执行：
$env:IDF_GITHUB_ASSETS = "dl.espressif.cn/github_assets"   # 可选，国内镜像
pio run                                                    # 编译
pio run --target upload --upload-port COM38                # 烧录
pio device monitor --baud 115200                           # 串口监视

或通过 VS Code 任务一键执行：

  • Build (nm-epd-420)
  • Upload (nm-epd-420)

首次编译会下载 ESP-IDF 工具链（约数百 MB）到 %USERPROFILE%\.platformio。后续编译约 25 秒。

串口输出示例​

[FACTORY TEST] Board: NM Display 4.2 Inch
[FACTORY TEST] FW: v1.3.10
[FACTORY TEST] T0 - System startup OK
...
[FACTORY TEST] T1 START - EPD Display
[T1] Round 1/4 - Filling screen WHITE ...
[T1] BUSY self-check: sawHigh=1  highMs=2873
...
[FACTORY TEST] ===== SUMMARY =====
[FACTORY TEST] T1   EPD Display    [PASS]
[FACTORY TEST] T2   WS2812 RGB LED [PASS]
...
[FACTORY TEST] Overall: FACTORY_TEST=OK

故障排除​

问题解决方案
T1 显示 sawHigh=0检查 BUSY 引脚接线（开路、虚焊、GPIO 错误）
移植后 EPD 异常查看 src/ui/display_helper.h 中的 Display::resync()
T4 无声音确认 PIN_PA_CTRL 为高电平且外部功放已使能
T9 SD 卡失败确保 HSPI 引脚（7–11）未被其他功能占用
T8 Wi-Fi 扫描为空靠近 AP 或检查天线连接
