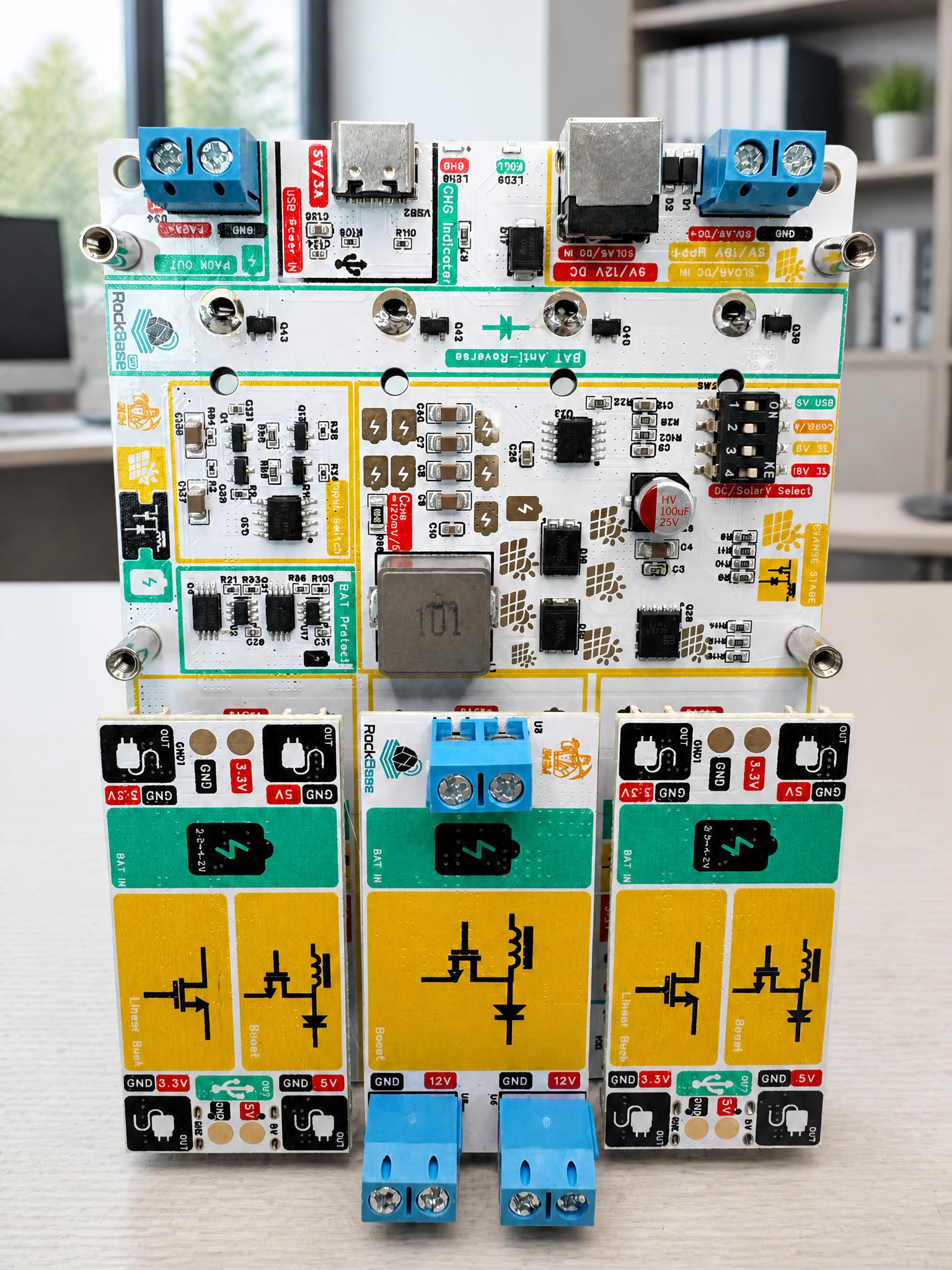

NM-Solar
概述
NM-Solar 系列是面向低功耗物联网设备的 太阳能储能 UPS 电源板。型号：NM-Solar-4.2V/3A，支持 USB-C、DC 适配器、6 V / 18 V 太阳能板三种输入方式，内置 MPPT（最大功率点跟踪）可选，可为 1S 锂离子电池组充电（最高 4.2 V / 3 A），并提供三个插拔式输出槽位（PACK 直出 / 5 V·3.3 V / 12 V），主板待机电流低至 30 µA。
典型应用场景包括 LoRa / Zigbee / Meshtastic / MeshCore 节点、远程传感器终端、农业监测设备、GNSS 固定基站，以及家庭通信或小型安防设备的短时 UPS 备用电源。
关键特性
- 三输入合一：USB-C 5 V、DC 适配器（9–12 V）、6 V / 18 V 太阳能板
- MPPT工作电压：支持 6 V / 18 V 两档太阳能最大功率点跟踪
- 电池并联均衡：支持 1–4 节 3.7 V 18650 锂电池并联，自动均衡
- 插拔式输出模块：三个输出槽位，支持 PACK 直出、5 V / 3.3 V、12 V 模块，具体可根据需求选配相应模块
- 多重保护：反接保护、过充保护、过流保护、过压保护、短路保护
- 超低待机：主板待机电流仅 30 µA
- 四级电量指示：LED 电量显示 + 充电 / 充满指示灯
通用规格
| 项目 | 规格 |
|---|---|
| 型号 | NM-Solar-4.2V/3A |
| USB-C 输入 | 4.5–5.5 V；最大输入功率 13 W |
| 输入电压范围 | 5–25 V |
| 太阳能输入 | 6 V 或 18 V 太阳能板 |
| DC 输入 | 推荐 9 V / 12 V 适配器 |
| 推荐太阳能板功率 | 10–50 W |
| MPPT 档位 | 6 V / 18 V 可选 |
| 电池类型 | 1S 3.7 V 锂电池；1–4 节并联 |
| 充电限制 | 4.2 V，最大 3 A |
| 待机电流 | 30 µA |
| 输出槽位 | 三个插拔式槽位；2 × 5-pin，2.54 mm 排针 |
| 5 V / 3.3 V 模块 | 5 V / 1 A 与 3.3 V / 1 A |
| 12 V 模块 | 12 V / 1 A |
| PACK 输出 | 电池组直出，最大 12 A |
| 总输出限制 | 多路同时输出时最大 30 W |
提示
充电电流取决于太阳能板功率与光照强度。参考值：35 W 太阳能板在 150,000 lux 下可提供约 3 A、在 130,000 lux 时约 2.5 A；20 W 面板在同等光照下约 2 A、在 130,000 lux 时约 1.5 A。
接口说明
输入接口
| 接口 | 电压范围 | 注意事项 |
|---|---|---|
| USB-C | 4.5–5.5 V | 可与其他输入同时连接，优先级低于 DC/太阳能 |
| DC 输入 | 9–12 V 推荐 | 不可与太阳能板同时接入同一输入端 |
| 太阳能 | 6 V / 18 V | 需先选择对应 MPPT 档位再接面板 |
输出槽位
| 槽位 | 输出类型 | 规格 |
|---|---|---|
| 槽位 1 | PACK 直出 | 电池组电压直出，最大 12 A |
| 槽位 2 | 5 V / 3.3 V | 5 V / 1 A + 3.3 V / 1 A |
| 槽位 3 | 12 V | 12 V / 1 A |
注意
总输出功率不得超过 30 W。安装或更换输出模块前，请务必先关闭电源。具体输出要求可根据实际需求自行选配相应输出模块。
使用指南
USB-C 充电
- 将稳定的 5 V USB 电源接入 USB-C 输入口。
- 观察 CHG（充电）指示灯亮起。
- 当电池接近充满时，FULL（充满）指示灯亮起。
DC 适配器充电
- 将 9 V 或 12 V DC 适配器接入 DC 输入端。
- 确保太阳能 / DC 共用输入端没有接入太阳能板。
- 若 USB-C 也同时连接，板子将自动优先使用 DC 适配器输入。
太阳能充电
- 选择正确的 MPPT 电压档位（6 V 或 18 V）。
- 按正确极性接入 6 V 或 18 V 太阳能板。
- 确保 DC 输入端没有接入 9 V / 12 V 适配器。
为负载供电
- 确认负载所需电压，选择匹配的输出模块。
- 低功耗 IoT 节点可接 5 V 或 3.3 V 输出。
- 12 V 设备接入 12 V 输出模块。
- 长期部署前，验证负载启动电流是否在模块额定范围内。
快速入门
- 按正确极性安装 1–4 节兼容的锂离子电池。
- 上电前选择对应的输入模式（USB-C / DC / 太阳能）。
- 太阳能 / DC 共用输入端只能接入一种电源；USB-C 可额外并联。
- 在断电状态下安装与负载电压匹配的输出模块。
- 确认负载功率不超过模块额定值及 30 W 总输出限制。
- 部署前检查充电指示灯与电量指示是否正常。
安全注意事项
危险
- 严禁反接输入、输出或电池极性。
- 严禁将太阳能板与 9 V / 12 V DC 适配器同时接入共用输入端。
- 严禁超过 USB-C 13 W 输入限制、输出模块额定值或 30 W 总输出限制。
- 严禁短接电池组或输出端子。
- 使用规格一致、无损坏的电池，禁止混用不同化学体系的电池。
- 裸板需避免潮湿、导电、多尘或腐蚀性环境。
应用场景
| 场景 | 说明 |
|---|---|
| LoRa / Meshtastic 节点 | 太阳能 + 电池实现离网自组网节点长期运行 |
| 农业监测 | 为土壤湿度、气象传感器提供离网供电 |
| GNSS 固定基站 | 为 GPS/GNSS 接收机提供稳定 UPS 备用电源 |
| 家庭 IoT 网关 | 短时 UPS 保障路由器、网关设备不断电 |
| 野外科研 | 低功耗数据采集设备的独立太阳能供电方案 |
